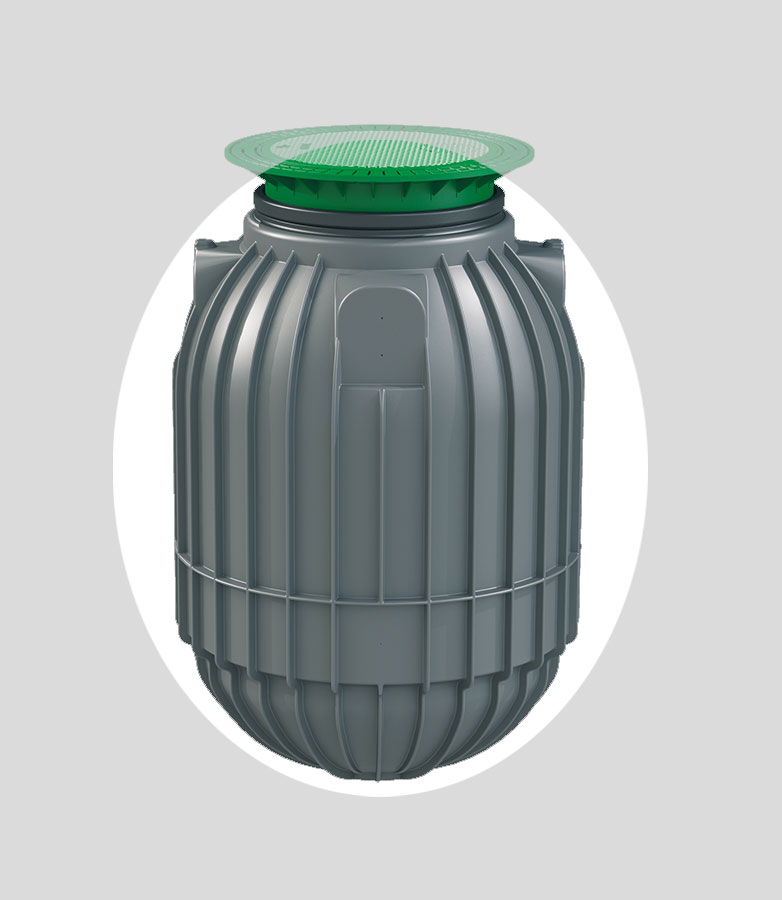

Universalschacht Saphir 1.200 Liter GRAF 330457

Saphir Universalschacht von GRAF

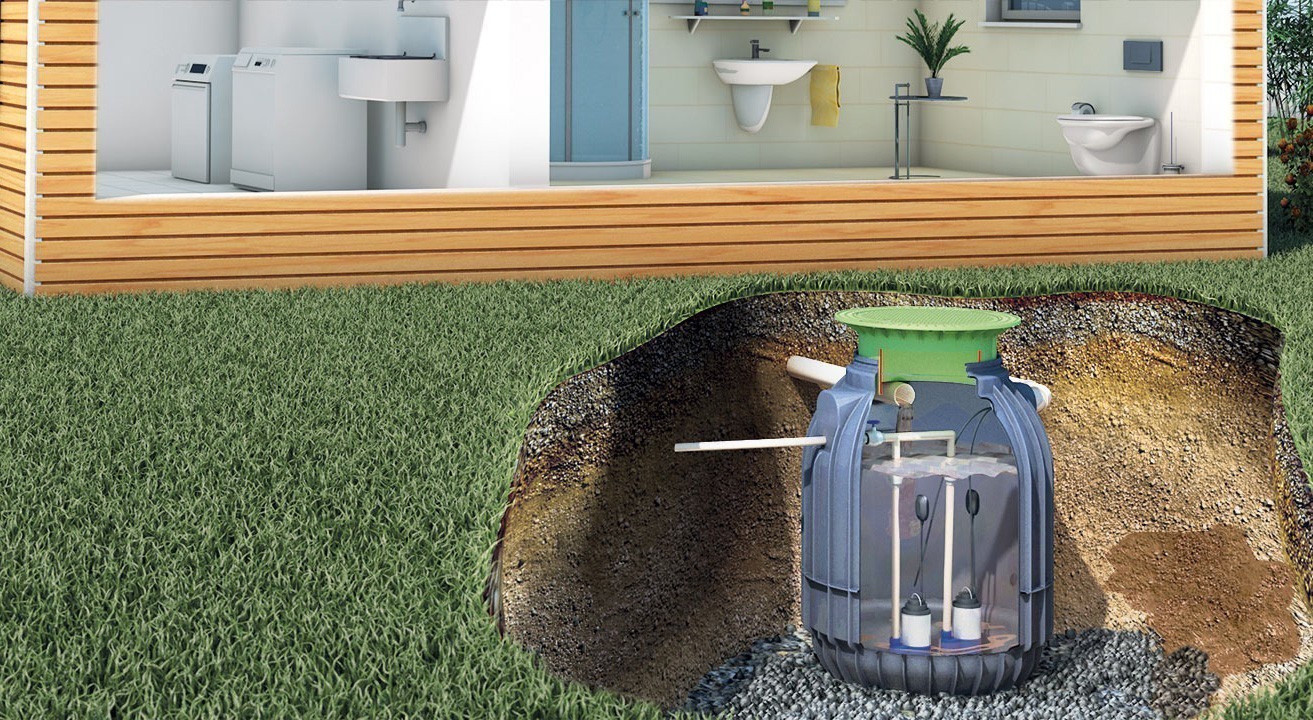

• Geeignet als Universalschacht, Kontrollschacht, Schacht für nachgeschaltete UV Anlage, Revisionsschacht, Pumpenschacht und Hebeschacht
• Zahlreiche Anschlüssmöglichkeiten für eine einfache Installation DN 100 / DN 150
• Teleskopierbarer / neigbarer Domschacht zur problemlosen Ausrichtung zu den Anschlussleitungen
• Einfacher Transport dank geringem Gewicht
• Mit Kranösen für eine einfache Abwicklung und Absetzen in die Baugrube
• Inklusive Dichtung für eine einfache Montage des Teleskop- Domschachts
• Abgedichtet bis zur Geländeoberfläche
• Grundwasserstabil
• 600 Liter und 900 Liter bis zu einer Höhe von 43 cm ab Tankboden
• 1.200 Liter bis zu einer Höhe von 55 cm ab Tankboden
• Einzigartige Stabilität und präzise Passform der Komponenten
• Darf nur befahren werden, wenn eine selbsttragende, eisenverstärkte Beton Brücke installiert ist
• 15 Jahre Garantie

Technische Daten:

• Fassungsvermögen: 1200 Liter
• Maße:
• Ø: 1155 mm
• Höhe: 1590 mm
• Gewicht: 58 kg
• max. Erdüberdeckung (ohne Grundwasser-Befahrbarkeit): 1200 mm
• max. Achslast: 2,2 t
• max. Fahrzeuggewicht: 3,5 t
• erforderliche Erdüberdeckung bei Befahrbarkeit: 400 - 1000 mm
• erforderliche Erdüberdekcung bei Grundwassereinbau: 300 - 600 mm
• Anschluss: DN 100 / DN 150

Schachtabdeckung ist nicht im Lieferumfang enthalten - optional erhältlich!
