Kaminofen Wamsler KF 101 Orpheus OF-W gussgrau 8 kW

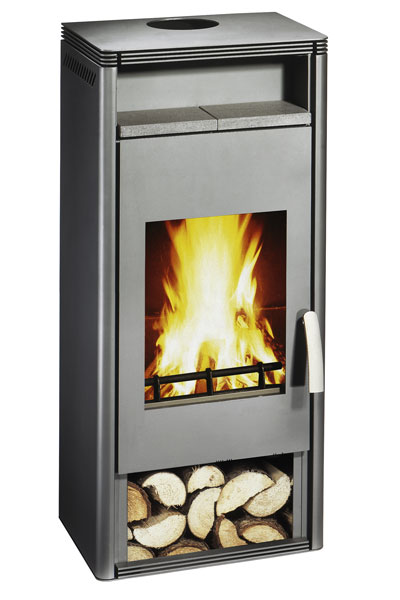

KAMINOFEN ORPHEUS

Durch das klare und einfache Design kann der Kaminofen Orpheus überall im Haus aufgestellt werden. Hinter seinem kompakten und wohlgeformten Äußeren verbirgt sich wie bei allen WAMSLER Kaminöfen eine durchdachte Verbrennungstechnologie, die Ihnen sowohl eine effektive und umweltschonende Verbrennung als auch ein angenehmes Raumklima liefert.

Besondere Merkmale:

• Gehäuse hochtemperaturbeständig
• feuerfeste Ausmauerung der Brennkammer mit Formsteinen
• selbstschließende Feuerraumtür mit extra großem Sichtfenster aus hochtemperatur- beständigem Glas
• eine Rostreling verhindert das Herausfallen von Glut beim Öffnen der Tür
• Design-Griff aus Aluminium-Guss
• hervorragende Wärmeabgabe durch moderne umlaufende Konvektionsöffnungen
• Wärmefach mit Specksteineinlage

Ausführung:

Material Gehäuse:	Stahl
Material Verkleidung:	Stahl
Korpusfarbe:	gussgrau
Scheibenform:	gerade
Holzfach:	ja
Backfach:	nein

Technische Daten:

EN (DIN):	13240
Dauerbrand / Zeitbrand:	Zeitbrand
Für Dauerbetrieb geeignet:	ja
Reg.-Nr. / Prüf.-Nr.:	R-247492
Nennwärmeleistung in kW:	8
Bauart A1:	ja
Raumheizvermögen (DIN 18893) Zeitbrand max. m³:	180
Raumheizvermögen (DIN 18893) Dauerbrand max. m³:	keine Angabe
CO-Emission in %:	0,10
CO-Emission in g/m³:	< 1,25
Staub mg/m³:	< 40
Wirkungsgrad in %:	> 78
Abgasmassenstrom g/s:	7,9
erforderl. Förderdruck in mbar:	0,12
Abgastemperatur °C:	295
BImSchV Stufe:	1 und 2
§15a B-VG (Österreich):	ja
Zugelassene Brennstoffe:	Scheitholz, Holzbriketts und Braunkohlebriketts
Ø Rauchrohr in mm:	150
Anschlusshöhe Rauchrohr oben in mm:	997
Anschlusshöhe hinten bis Mitte Rauchrohr in mm:	894
Tiefe bis Mitte Rohrstutzen (horizontal) mm:	110
externe Luftzufuhr:	nein
Ø externer Luftanschluss in mm:	-
Feuerraumauskleidung:	Vermiculite
Gussmulde im Feuerraum:	nein
Rüttelrost:	ja
Planrost:	nein
Aschebehälter:	ja
Brennraumtür - Verriegelung:	einfach
Scheibenspülung:	ja
Primärluft:	ja
Sekundärluft:	ja
Tertiärluft:	ja
Automatik / Primärluftautomatik:	nein
Automatik / Sekundärluftautomatik:	nein
Vollautomatik	nein

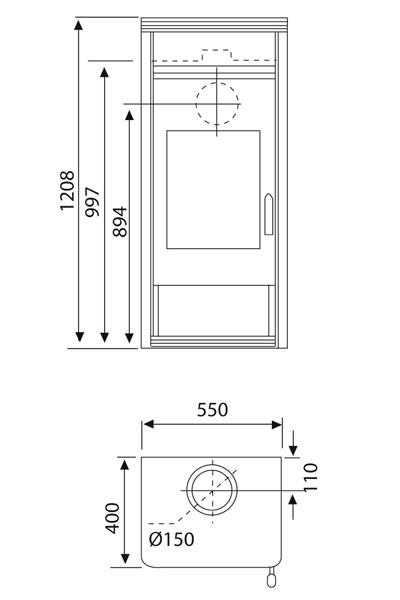

Abmessungen und Gewicht:

Höhe in mm:	1208
Breite in mm:	550
Tiefe in mm:	400
Feuerraum H x B x T in mm:	420 x 370 x 250
Sichtbares Scheibenmaß H x B in mm:	430 x 340
Max. Scheitholzlänge in cm:	33
Gewicht in kg ca.:	120
Energieeffizienz Klasse:	A

Mindestabstände nach DIN:

Rückwand in cm:	20
Seitenwand in cm:	40
Strahlungsbereich in cm:	80

Gleich dreifach gerüstet für eine saubere Zukunft

Mit seinem Triple Air System zählt Ihr Ofen zu den saubersten seiner Klasse. Regelbare Primärluft und optimal positionierte Sekundärluftführungen und Tertiärluftführungen sorgen für einen extrem effizienten Abbrand und eine wirkungsvolle Nachverbrennung der entstehenden Heizgase.

Vermehren Sie Effekt und Effektivität

Mit dem FIREplus System wird der Nachverbrennungseffekt multipliziert und damit noch effizienter. Die Vermiculite-Platten über dem Brennraum bündeln die Flammen. Sie bewirken so extrem hohe Temperaturen der Heizgase und sorgen mit der Zuführung von Sekundärluft und Tertiärluft für eine nahezu rückstandslose Verbrennung. Ganz nebenbei speichern die Platten die Wärme und erhöhen so den Wirkungsgrad.

Ein Abbrand der sich Ihrem Brennstoff anpasst

Die Airlogic Funktion gleicht die Luftzufuhr dem gewählten Brennstoff an und sorgt so für ideale Abbrandverhältnisse und Energieausnutzung. Sie bestimmen den Brennstoff am Wähler und Ihr Ofen öffnet oder schließt einzelne Luftkanäle und sorgt dementsprechend für die optimale Luftzufuhr in dem Brennraum.

Hier finden Sie folgende Informationen:

• Begriffserklärung - Lexikon zu unseren Kaminöfen und Feuerstätten
• Zusammenfassung über die Auswirkung der Neuregelung der BImSchV für kleine und mittlere Feuerungsanlagen

Eventuell abgebildetes Zubehör wie Rauchrohre, etc. sind nicht im Lieferumfang enthalten und müssen extra bestellt werden.

Allgemeine Informationen und nützliche Ratschläge

Aufstellungshinweis:

Grundsätzlich ist vor dem Kauf eines Heizgerätes Ihr Kaminkehrer - der die Feuerstätte laut Gesetzgebung zulassen wird - zu Rate zu ziehen.

Anschluss und Montage:

Der Kaminofen oder Herd muss immer von einem Fachmann installiert und vom Schornsteinfeger abgenommen und zugelassen worden sein. Wird dies versäumt, so gelten keine Garantieansprüche! (Heben Sie immer alle Bescheinigungen und Zeugnisse vom Schornsteinfeger auf)

Einige Kommunen fordern Fachunternehmererklärungen für Selbstbau Kaminbausätze. Diese kann nur von einem zugelassenen Ofenbauer ausgestellt werden. Informieren Sie sich bei Ihrem Kaminkehrer.

Erstinbetriebnahme:

Lesen Sie vor dem ersten Heizen die Bedienungsanleitung, insbesondere die Kapitel über Aufstellung, Montage und Bedienung und gehen Sie dementsprechend vor!

Nützliche Ratschläge

• In der Anfangszeit kommt es beim Heizen zum Ausdunsten des Lacks - was mitunter mit unangenehmer Geruchsbildung verbunden sein kann. Lüften Sie deshalb in der Anfangszeit gut!
• Das Verrußen der Glasscheibe ist kein Fehler des Geräts - bei richtiger Einstellung der Luftregler tritt die sogenannte Spülluft in Funktion und brennt den, auf der Scheibe abgelagerten, Ruß ab.
• Beim Öffnen der Feuerraumtür kann es vorkommen, dass es herausraucht. Um das zu verhindern, sollten erstmal die Luftregler geschlossen werden und die Feuerraumtür erst nach ein paar Sekunden, aber ganz langsam, aufgemacht werden, um nachlegen zu können. Danach können Sie die Luftregler wieder öffnen.
