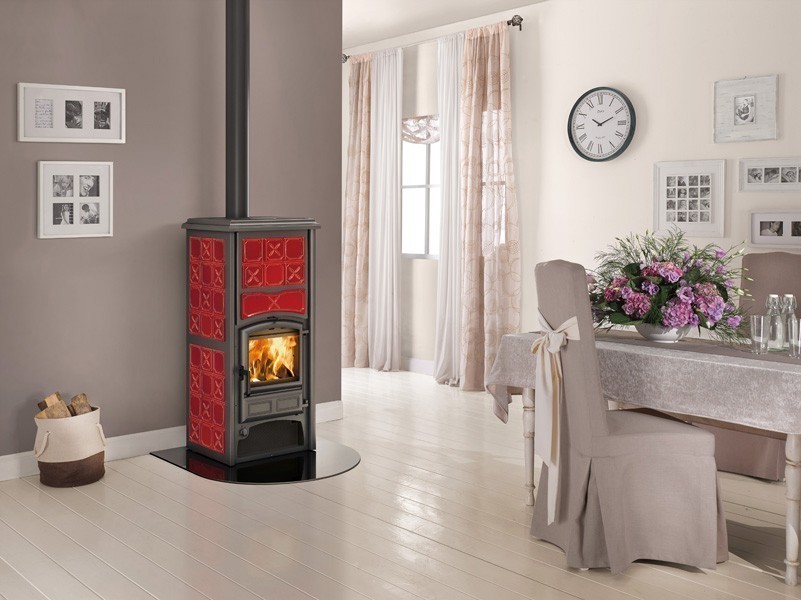

Kaminofen La Nordica Loriet S D.S.A. wasserführend bordeaux 16,8kW

Loriet S D.S.A Kaminofen von La Nordica Extraflame - wasserführender Kaminofen ohne thermische Ablaufsicherung

• Äußere Verkleidung aus Majolika, bordeaux
• Tür und Platte aus verglastem Gusseisen
• Verstellbare primär und Sekundärluft, voraustarierte Tertiärluft mit Nachverbrennungssystem
• Sicherheitsvorrichtung D.S.A. inbegriffen
• Keramikglas bis 750° wärmebeständig

Der Ofen mit D.S.A. können sowohl in einer Anlage mit offenem Ausdehnungsgefäss als auch in solchen mit einem geschlossenem Ausdehnungsfäss installiert werden.

Ausführung:

Material Gehäuse:	Stahl
Material Verkleidung:	Keramik Majolika, bordeaux
Korpusfarbe:	schwarz
Scheibenform:	gerade / flach (oben gewölbt)
Holzfach:	Ja
Backfach:	Nein

Technische Daten:

EN (DIN):	13 240
Dauerbrand / Zeitbrand:	Zeitbrand
Für Dauerbetrieb geeignet:	Ja
Reg.-Nr.:	TÜV 2456 K 12 55 2014T1
Nennwärmeleistung in kW:	16,8
Wasserwärmeleistung in kW:	10,5
Luftwärmeleistung in kW:	6,2
Bauart A1:	Ja
Raumheizvermögen (DIN 18893) Zeitbrand max. m³:	481
Raumheizvermögen (DIN 18893) Dauerbrand max. m³:	-
CO-Emission in %:	0,08
CO-Emission in g/m³:	0,985
Staub mg/m³:	25,3
Wirkungsgrad in %:	88
Abgasmassenstrom g/s:	13,3
erforderl. Förderdruck in mbar:	0,17 - 0,20
Abgastemperatur °C:	170
BImSchV Stufe:	1 und 2
§15a B-VG (Österreich):	Ja
VKF (Schweiz):	Ja
DIN Plus	-
externe Luftzufuhr:	Ja
Ø externer Luftanschluss in mm:	120
Automatik / Primärluftautomatik:	Nein
Automatik / Sekundärluftautomatik:	Nein
Vollautomatik	Nein
Zugelassene Brennstoffe:	Scheitholz
Ø Rauchrohr in mm:	130
Anschluss oben (Rauchrohr) in mm:	1258
Anschluss hinten (Rauchrohr) in mm:	-
Tiefe bis Mitte Rohrstutzen (vertikal) mm:	128
Feuerraumauskleidung:	Guss
Gussmulde im Feuerraum:	Ja
Rüttelrost:	Ja
Planrost:	Nein
Aschebehälter:	Ja
Brennraumtür - Verriegelung:	1-fach
Scheibenspülung:	Ja
Primärluft:	Ja
Sekundärluft:	Ja
Tertiärluft:	Ja
Fire Plus - Verbrennungssystem (Nur Fireplace)	-
Inhalt Wasserwärmetauscher in L:	50
max. zulässiger Betriebsdruck Wärmetauscher in bar:	3
Druckverlust Wärmetauscher in mbar:	Keine Angabe
Zulässige Vorlauftemperatur in °C:	Keine Angabe
Mindestdurchflussmenge in L/h:	Keine Angabe
Pufferspeicher in L:	Keine Angabe
Vor- und Rücklaufanschluss in Zoll:	3/4
Zulässige Umgebungstemperatur in °C:	Keine Angabe

Abmessungen und Gewicht:

Höhe in mm:	1258
Breite in mm:	570
Tiefe in mm:	567
Feuerraum H x B x T in mm:	330 x 300 x 345
Sichtbares Scheibenmaß H x B in mm:	312 x 326
Max. Scheitholzlänge in cm:	30
Gewicht in kg ca.:	203

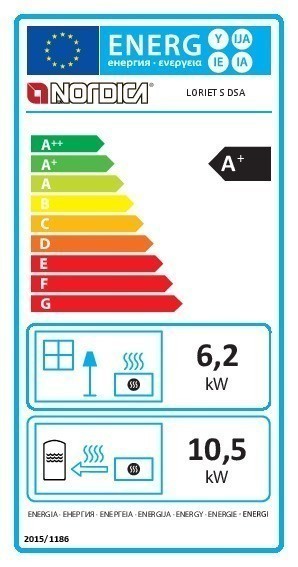

Energieeffizienz Klasse:	A+

Mindestabstände nach DIN:

Rückwand in cm:	20
Seitenwand in cm:	20
Strahlungsbereich in cm:	100

Eventuell abgebildetes Zubehör wie Rauchrohre, etc. sind nicht im Lieferumfang enthalten und müssen extra bestellt werden.

Aufbau von Kaminöfen:

Bei temperaturempfindlichen Fußbodenbelägen muss das Gerät auf einer nicht brennbaren Bodenplatte z. B. Stahlblech oder Glas gestellt werden. Ein Überragen der Bodenplatte von mindestens 50 cm* nach vorne und 30 cm* seitlich ist unbedingt erforderlich.

* ab Innenkante Feuerraumöffnung

Bitte beachten Sie, dass es anderslautende Angaben von Hersteller und Modellen (siehe Artikelbeschreibung) geben kann und Ihr Schornsteinfeger aus brandschutztechnischer Sicht andere Abstände zulassen bzw. fordern kann, daher fragen Sie in jedem Fall vor dem Kauf Ihren Kaminkehrer welche Abstände bei Ihnen gelten, die o.g. Angaben sind nicht Allgemein verbindlich.

Allgemeine Informationen und nützliche Ratschläge

Aufstellungshinweis:

Grundsätzlich ist vor dem Kauf eines Heizgerätes Ihr Kaminkehrer - der die Feuerstätte laut Gesetzgebung zulassen wird - zu Rate zu ziehen.

Anschluss und Montage:

Der Kaminofen oder Herd muss immer von einem Fachmann installiert und vom Schornsteinfeger abgenommen und zugelassen worden sein. Wird dies versäumt, so gelten keine Garantieansprüche! (Heben Sie immer alle Bescheinigungen und Zeugnisse vom Schornsteinfeger auf)

Einige Kommunen fordern Fachunternehmererklärungen für Selbstbau Kaminbausätze. Diese kann nur von einem zugelassenen Ofenbauer ausgestellt werden. Informieren Sie sich bei Ihrem Kaminkehrer.

Erstinbetriebnahme:

Lesen Sie vor dem ersten Heizen die Bedienungsanleitung, insbesondere die Kapitel über Aufstellung, Montage und Bedienung und gehen Sie dementsprechend vor!

Nützliche Ratschläge

• In der Anfangszeit kommt es beim Heizen zum Ausdunsten des Lacks - was mitunter mit unangenehmer Geruchsbildung verbunden sein kann. Lüften Sie deshalb in der Anfangszeit gut!
• Das Verrußen der Glasscheibe ist kein Fehler des Geräts - bei richtiger Einstellung der Luftregler tritt die sogenannte Spülluft in Funktion und brennt den, auf der Scheibe abgelagerten, Ruß ab.
• Beim Öffnen der Feuerraumtür kann es vorkommen, dass es herausraucht. Um das zu verhindern, sollten erstmal die Luftregler geschlossen werden und die Feuerraumtür erst nach ein paar Sekunden, aber ganz langsam, aufgemacht werden, um nachlegen zu können. Danach können Sie die Luftregler wieder öffnen.

Hier finden Sie folgende Informationen:

• Begriffserklärung - Lexikon zu unseren Kaminöfen und Feuerstätten
• Zusammenfassung über die Auswirkung der Neuregelung der BImSchV für kleine und mittlere Feuerungsanlagen

Kann dieser Kaminofen auch ohne externe Luft verwendet werden?

• Soweit die örtlichen Gegebenheiten den Anschluss an die externe Luftzufuhr nicht vorschreiben, muss diese nicht angeschlossen werden.
• Wird diese nicht angeschlossen, zieht sich der Ofen die Verbrennungsluft aus dem Raum.
