Flachtank Platin XL Set Silentio Press befahrbar 10000L Graf 390438

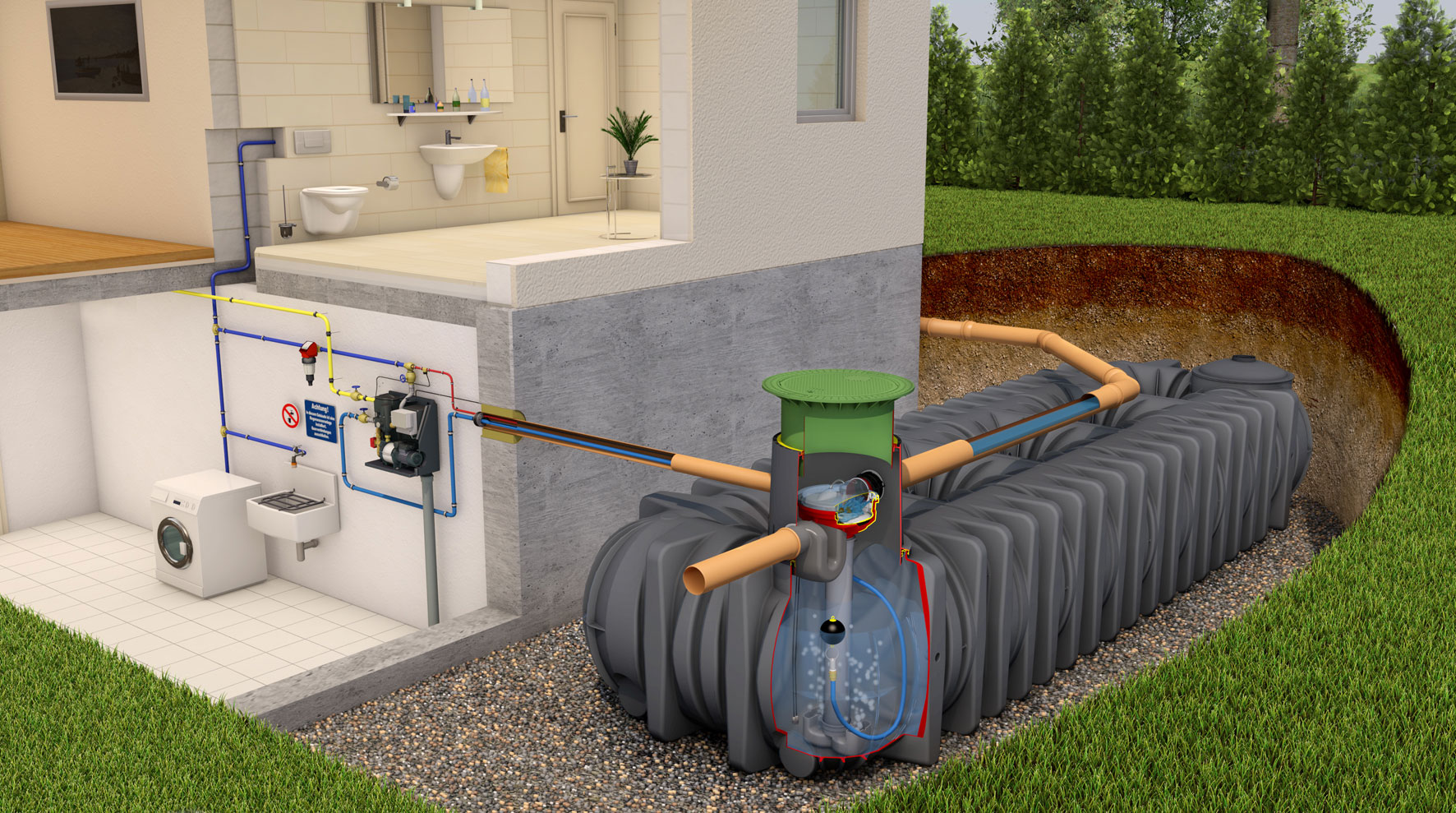

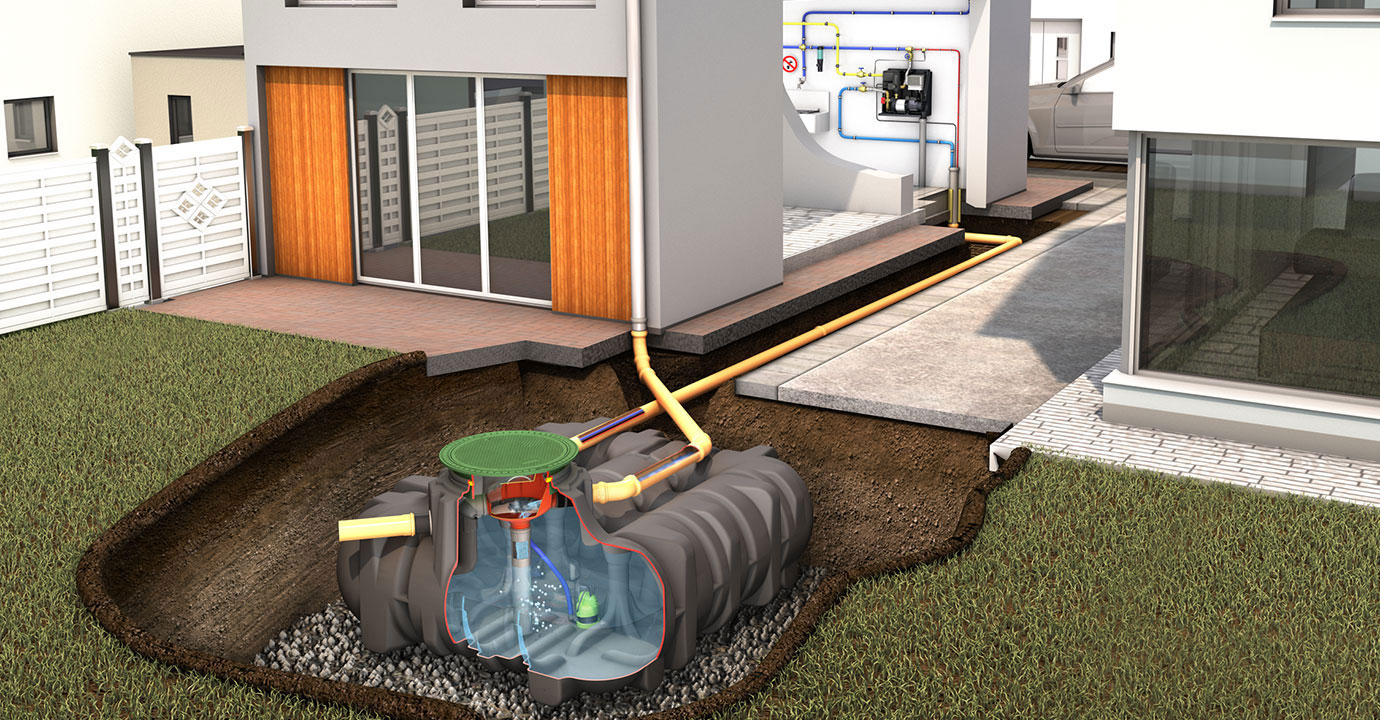

Regenwassertank Platin XL Komplett-Paket Silentio Press- die Komplettlösung zur Regenwassernutzung für Garten und Haus, ideal bei Entfernungen größer als 15 m zum Haus durch zusätzliche Förderpumpe im Tank

Sparen Sie bis zu 50% Trinkwasser durch die Nutzung von Regenwasser für Toilette, Waschmaschine und Garten mit dem Regenwasser-Flachtank von GRAF!

• mit Tankabdeckung PKW-befahrbar
• Profilösung mit patentierter Filtertechnik
• flüsterleiser Betrieb durch geräuschgekapselte Systemsteuerung
• hausinterne Trinkwassernachspeisung
• Microprozessor-Steuerung
• Digitale Füllstandsanzeige
• automatische Spülintervalle des Nachspeisebehälters und des Filters
• nur ein Deckel an der Oberfläche sichtbar
• Anschluss: DN 150

Der Regenwasser-Flachtank Platin wurde speziell für die Regenwasser-Nutzung entwickelt und begeistert Selbsteinbauer wie Profis. Er lässt sich einfach und problemlos einbauen. Die absolut flache Baugrube und das geringe Tankgewicht machen den Einbau zum Kinderspiel. Neue Pumpentechnik ermöglicht noch schnellere Montage!

Weniger Aushub, weniger Arbeit, weniger Kosten durch minimale Einbautiefe
Die Maße des Regenwassertanks sprechen für sich. Die geringe Bauhöhe des Tanks ermöglicht den Einbau ohne Böschungswinkel und damit eine minimale Baugrube. Es entsteht bis zu 75 % weniger Aushub als beim Einbau einer Betonzisterne.

Der große Tankdom ermöglicht einfache Filtermontage und optimale Wartung.

Grundwasserstabil
Die Konstruktion des Flachtanks Platin garantiert eine hohe Stabilität. Der Flachtank ist deshalb bis Tankschulter in Grundwasser einbaubar.

• Abmessungen 10.000 L Flachtank Platin:
• Länge:4900 mm
• Breite: 2250 mm
• Höhe: 1910 mm
• Ø Einstieg Tankdom: 650 mm
• Ø Tankdom außen: 870 mm
• Gewicht: ca. 460 kg

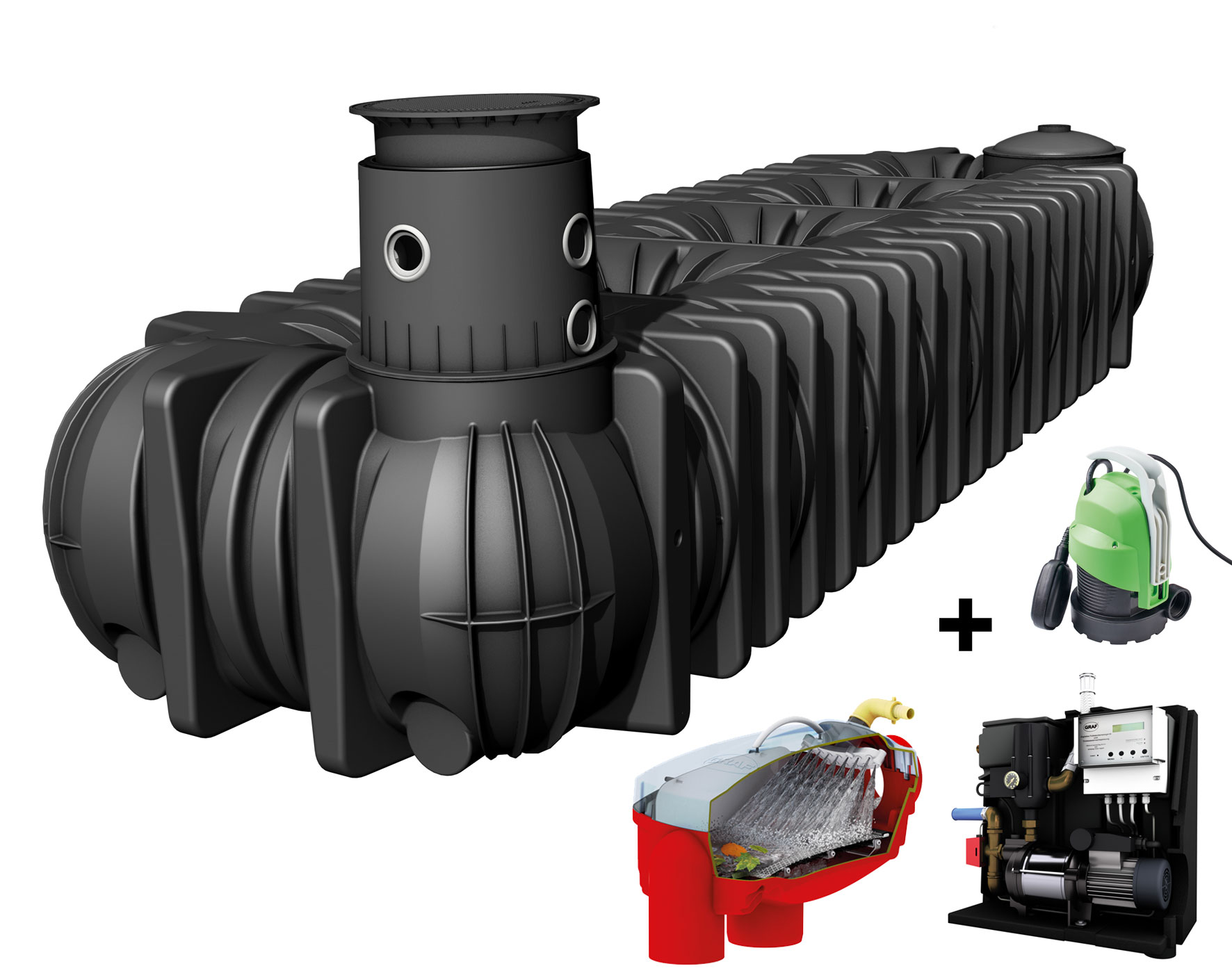

Lieferumfang:

• Regenwasser Flachtank Platin XL
• Teleskop-Domschacht Guss PKW-befahrbar
• stufenlos teleskopierbar von 750 - 1050 mm Erdüberdeckung
• Ausbaupaket 3, bestehend aus:
• Optimax-Pro Filter XL Intern (patentiert, selbstreinigend)
• beruhigtem Zulauftopf
• Überlaufsiphon
• Schnellmontage-Manschette Spannfix
• Technikpaket Professionell bestehend aus:
• Aqua-Center Silentio inkl. Tauchpumpe 300A
• Filter-Reinigungseinheit Intern
• Filter-Reinigungsautomatik
• Rückspülfeinfilter
• Mauerdurchführung DN 150
• Beschriftungsset
• 25 m Spezial Saug- und Druckschlauch 25 mm 1"

Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Technikpaket Aqua-Center Silentio Press - Die Lösung für große Entfernungen zwischen Tank und Hauswasserautomat.

Das Aqua-Center Silentio Press ist die zentrale Systemsteuerung einer Regenwassernutzungsanlage. Die elektronische Steuerung kontrolliert und regelt den gesamten Betrieb. Das Umschaltventil öffnet sensorgesteuert bei geringem Füllstand in der Zisterne und sorgt für die Trinkwassereinspeisung in das Brauchwassernetz. Bereits nach einem kurzen Regenschauer schaltet das Aqua-Center Silentio Press wieder auf Regenwasserbetrieb um. Automatische Filterspülung sowie Spülung des Nachspeisebehälters sorgen für höchsten Komfort.

• Aqua-Center Silentio Press
• Für große Entfernungen zwischen Tank und Hauswasserautomat (> 15m)
• Inklusive Tauchpumpe 300 A als Ladepumpe
• Einfache und schnelle Inbetriebnahme, da steckerfertig
• Optional mit Filter-Reinigungsautomatik
• Automatische Spülung des Nachspeisebehälters verhindert Verkeimung
• Digitale Steuerung und Füllstandsmessung
• Display mit Füllstandsanzeige und Betriebszustand
• Integrierter Trockenlaufschutz verhindert Schäden bei Wassermangel und garantiert einen sicheren Betrieb
• Automatische Steuerung der Filter-Reinigungseinheit, Reinigungsintervalle und Dauer individuell einstellbar
• Komplette Geräuschkapselung aller Lärmquellen für flüsterleisten Betrieb
• Höchste Betriebssicherheit durch Überlauf nach DIN EN 1717
• Stromlos geschlossenes Dreiwegeventil zur Bedarfsgerechten Nachspeisung von Trinkwasser, wenn der Tank leer ist
• Hochwertie leistungsstarke KSB-Kreiselpumpe (Hauswasserwerk KSB-Superinox) für einen langen, sicheren Betrieb
• Anzeige des Betriebsdrucks
• Wartungsfreundlich
• Leistungsdaten:
• Nennleistung: 0,66 kW
• max. Förderhöhe: 35 m
• max. Betriebsdruck 3,5 bar
• max. Fördermenge: 3600 L/h
• max. Saughöhe: 6 m
• max. Sauglänge: 15 m
• Maße:
• Breite: 580 mm
• Tiefe: 295 mm
• Höhe: 530 mm
• Tauchpumpe 300A - Komplett mit Trockenlaufschutz
• Tauchpumpe mit Trockenlaufschutz
• Bewährte Pumpentechnik in Markenqualität
• Sehr laufruhig
• Gefertigt aus hochwertigen, korrosionsfreien Materialien
• Inkl. 10 m Kabel
• Leistungsdaten:
• Nennleistung: 0,22 kW
• max. Förderhöhe: 5,5 m
• max. Betriebsdruck: 0,55 bar
• max. Fördermenge: 5700 L/h
• max. Eintauchtiefe: 7 m
• Pumpenanschluss druckseitig: G1 1/4" IG
• Minimax-Pro Filter intern - Filter-Reinigungsautomatik
• Interner Filter zur Reinigung des Regenwassers im Tankdom
• Über 95 % Wasserausbeute
• Selbstreinigender Edelstahl-Filtereinsatz mit Maschenweite 0,35 mm
• Platzsparende Filtertechnik im Tank integriert
• Filtergehäuse zur Tankrevision ohne Werkzeug entnehmbar
• Transparenter Deckel erleichtert die Wartung
• Maximal 350 m² Dachfläche
• Anschlüsse DN 100
• Anschlussmaße Tankdom: für Minimax-Pro Filter Intern (patentiert) im Flachtank Platin
• Tankdom Maxi:
• Zulauf: 385 - 685 mm
• Tanküberlauf: 465 - 765 mm
• Alle Maße Rohrsohle bis Geländeoberkante
• Tankdom Guss:
• Zulauf: 385 - 685 mm
• Tanküberlauf: 465 - 765 mm
• Alle Maße Rohrsohle bis Geländeoberkante

• kein externer Vorfilter notwendig daher keine zusätzliche Abdeckung sichtbar
• hoher Wirkungsgrad auch bei Starkniederschlägen
• Zusammenfassung mehrerer Dachflächen möglich
• über 95 % Wasserausbeute
• wartungsarmer, selbstreinigender Filtereinsatz, Maschenweite 0,35 mm
• platzsparende Filtertechnik im Tank integriert
• Filtergehäuse zur Tankrevision ohne Werkzeug entnehmbar
• Transparenter Deckel erleichtert die Überprüfung der Filterfläche
• max. 750 m² Dachfläche
• Anschluss DN 150
• optional mit Reinigungseinheit XL Intern
• nur 165 mm Höhenversatz zwischen Zu- und Ablauf
• Maße: L 515 x B 475 x H 430 mm


Anschlussmaße Tankdom:
Für Optimax-Pro Filter XL Intern (patentiert) im Erdtank Carat XL/XXL und Platin XL/XXL

Tankdom
Mini Anschluss DN 150:  Zulauf 560 - 760 mm, Tanküberlauf  725 - 925 mm
Maxi Anschluss DN 150:  Zulauf 560 - 860 mm, Tanküberlauf   725 - 1025 mm
Guss Anschluss DN 150:  Zulauf 610 - 860 mm, Tanküberlauf   725 - 1025 mm

Alle Maße Rohrsohle bis Geländeoberkante

Das GRAF Aqua-Center-Silentio Press ist die zentrale Systemsteuerung Ihrer Regenwasser-Nutzungsanlage für große Entferungung zwischen Tank und Hauswasserautomat. Die elektronische Steuerung kontrolliert und regelt den gesamten Betrieb.
Das Umschaltventil öffnet sensorgesteuert bei geringem Füllstand in der Zisterne und sorgt für die Trinkwassereinspeisung in das Brauchwassernetz. Bereits nach einem kurzen Regenschauer schaltet das Aqua- Center-Silentio wieder auf Regenwasserbetrieb um. Automatische Filterspülung sowie Spülung des Nachspeisebehälters sorgen für höchsten Komfort.

Aqua-Center-Silentio Press 15/4 inkl. Tauchpumpe für große Entfernungen (>15m) zwischen Tank und Hauswasserautomat als Ladepumpe:

• standardmäßige Schnittstelle zu Gebäude-BUS-Systemen / intelligenter Haustechnik integriert
• regelmäßige Spülung des Nachspeisebehälters verhindert Verkeimung
• integrierter Trockenlaufschutz verhindert Schäden bei Wassermangel und garantiert einen sicheren Betrieb
• hohe Betriebssicherheit durch bewährte Microprozessorsteuerung
• Anzeige des Betriebsdrucks
• stromlos geschlossenes Dreiwegeventil zur bedarfsgerechten Nachspeisung von Trinkwasser, wenn der Tank leer ist
• digitale Anzeige des Betriebszustandes und des Füllstandes in der Zisterne
• automatische Steuerung der Filter- Reinigungseinheit, Reinigungsintervalle und Dauer individuell einstellbar
• höchste Betriebssicherheit durch Überlauf nach DIN EN 1717
• komplette Geräuschkapselung für flüsterleisen Betrieb
• hochwertige, leistungsstarke KSB-Kreiselpumpe für einen langen, sicheren Betrieb
• Maße:
• Breite: 580 mm
• Tiefe: 295 mm
• Höhe: 530 mm
• Tauchpumpe 300A:
•  als Ladepumpe mit Trockenlaufschutz
• 10 m Kabel
• Ø 190 mm

Leistungsdaten:

• Motorleistung: 0,66 KW
• Betriebsgeräusch: 49 dB (A)
• Schutzklasse: IP 44
• Betriebsdruck: 3,5 bar
• Max. Förderhöhe: 35 m
• Max. Fördermenge: 3,6 m³/h
• Max. Saughöhe: 6 m
• Max. Sauglänge: 15 m
• Trinkwasser-Nachspeisung Volumen: 6,5 Liter

Lieferumfang:

• Aqua-Center Silentio 15/45
• Tauchpumpe 300 A
• inkl. Messwertaufnehmer
• 20 m Datenleitung
• 3 m Sensorleitung
