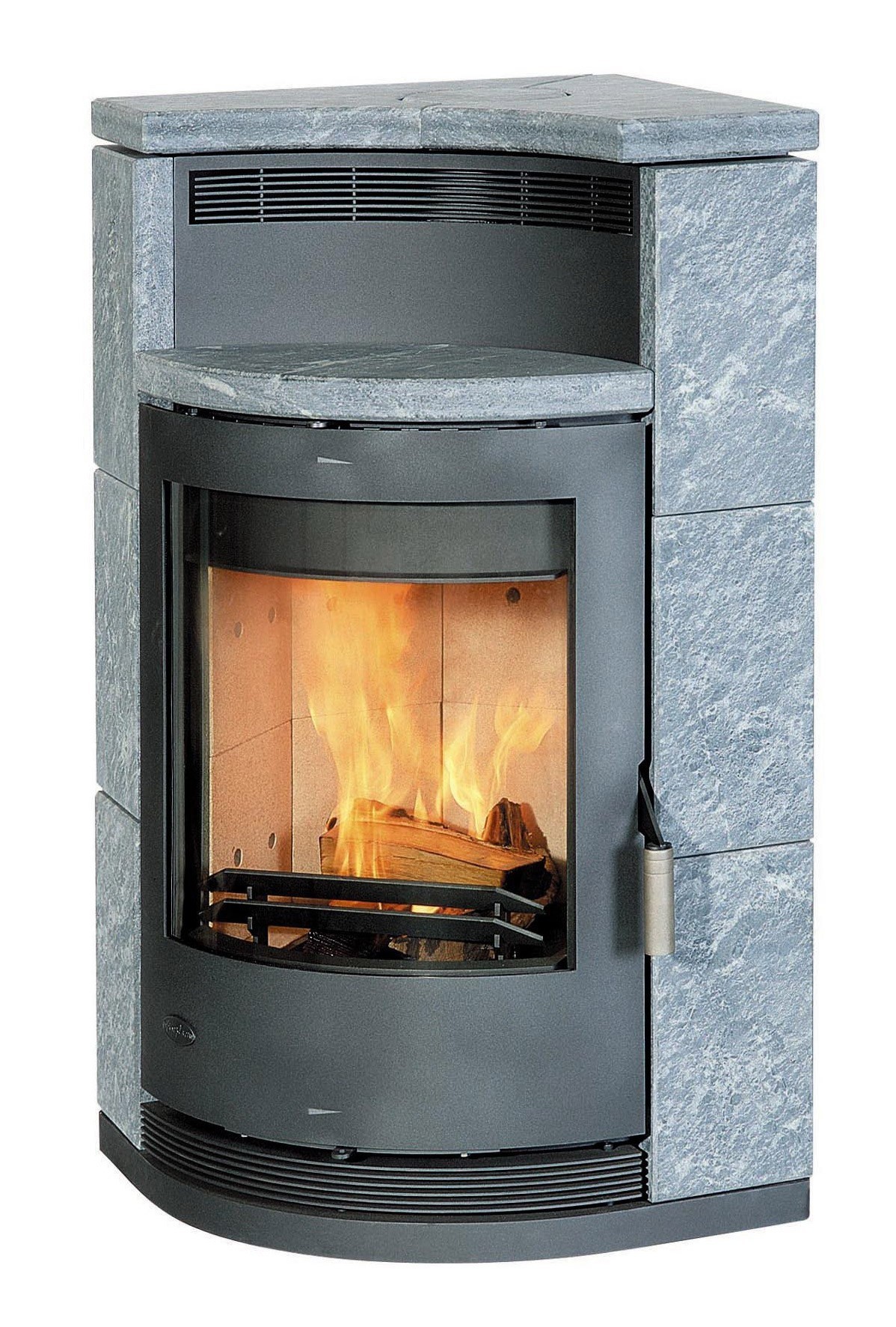

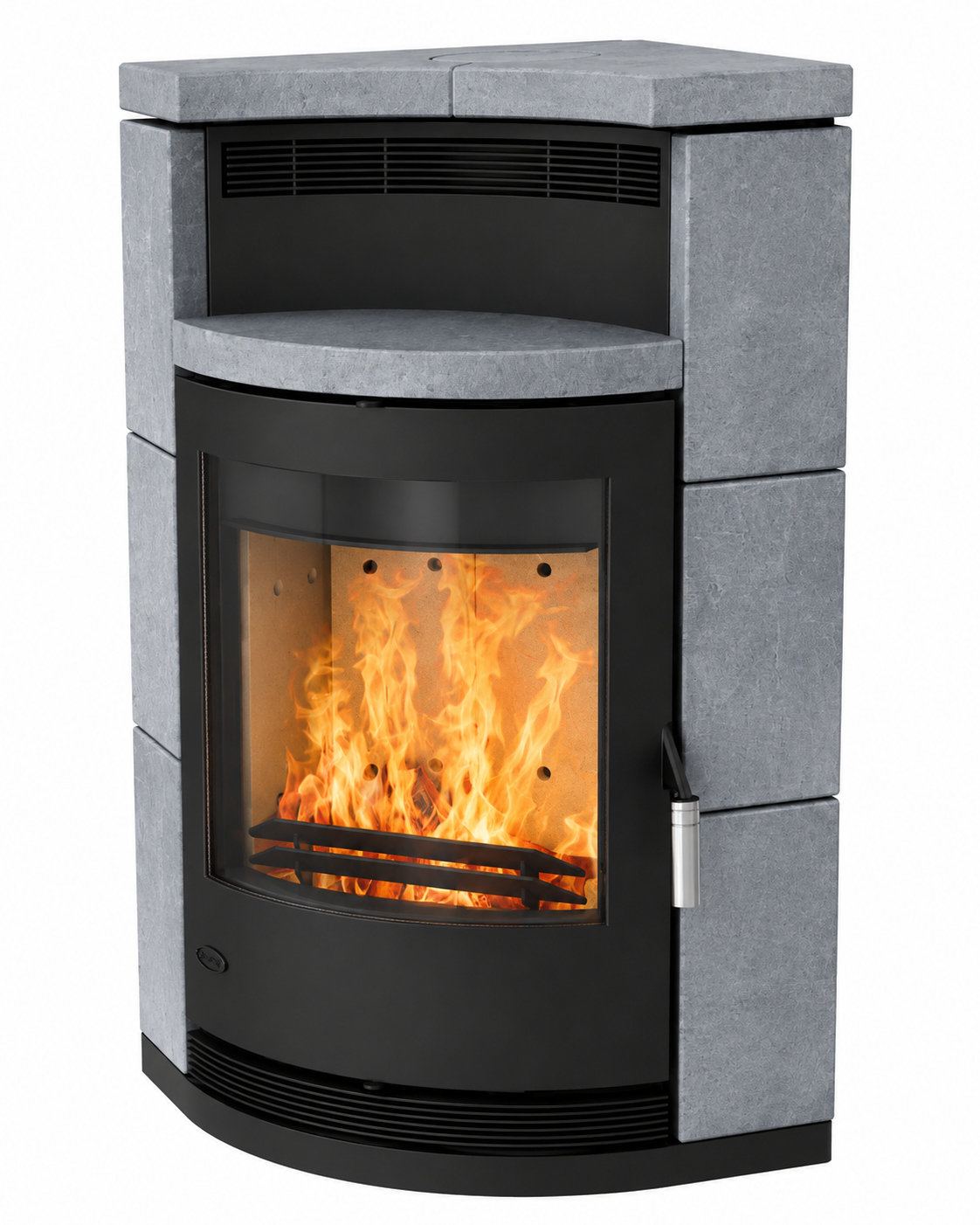

Fireplace Eckkaminofen Lyon Speckstein 8kW

Der Kaminofen Lyon von Fireplace eignet sich durch seine Form als Eckkaminofen.

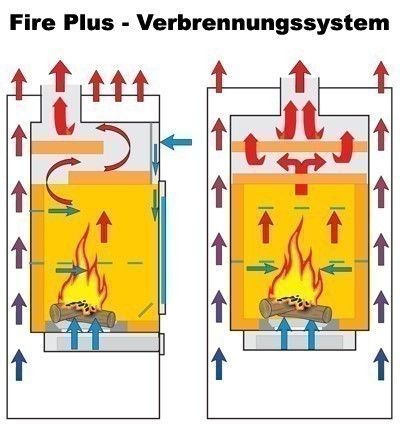

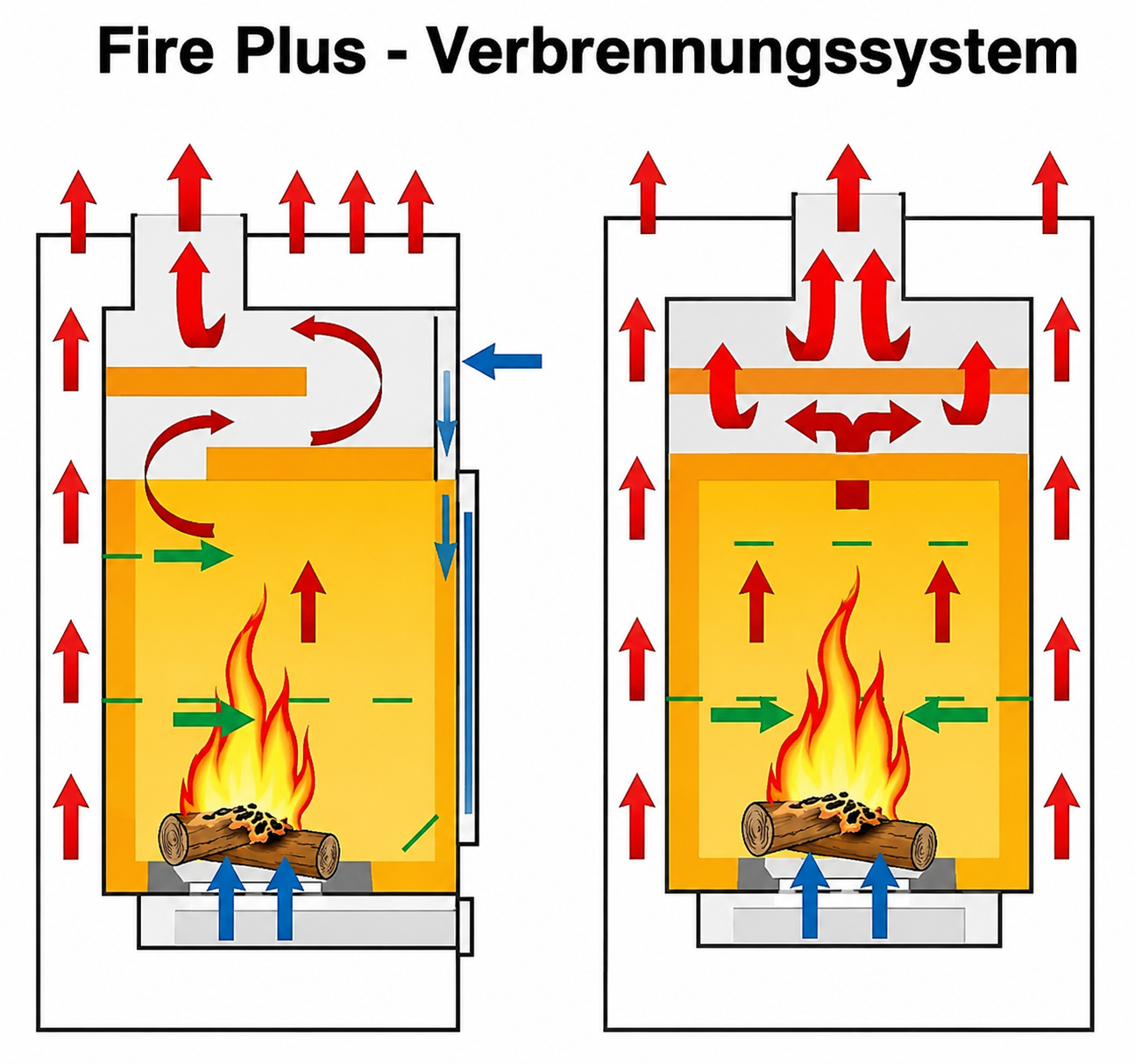

Das innovative FIRE Öko Plus-System sichert eine optimale und umweltschonende Verbrennung mit hohem Wirkungsgrad. Durch die doppelwandige Konstruktion wird viel Wärme durch Konvektion abgegeben.

• als Eckkaminofen geeignet
  Anschluss oben, hinten rechts oder hinten links (Ecke bis Mitte Rauchrohr 292,9mm)
• Schenkellänge: 546 mm
• wandbündig ausstellbar, nur bei nicht brennbarem Material
• Abstand zu brennbaren Material
  • beim Rauchrohranschluss seitlich: 3 - 5 cm seitlich und hinten
  • beim Rauchrohranschluss oben: 10 cm seitlich und hinten
    Beim Anschluss nach oben muss 10 cm Wandabstand gegeben sein, weil das senkrecht aufgesetzte Rauchrohr über Strahlungswärme verfügt.

Ausführung:

Material Gehäuse:	Stahl
Material Verkleidung:	Speckstein
Korpusfarbe:	gussgrau
Scheibenform:	gebogen
Holzfach:	nein
Backfach:	nein (Teefach)

Technische Daten:

EN (DIN):	13240
Dauerbrand / Zeitbrand:	Zeitbrand
Für Dauerbetrieb geeignet:	ja
Reg.-Nr. / Prüf.-Nr.:	FSPS-Wa 2063-EN
Nennwärmeleistung in kW:	8
Bauart A1:	ja
Raumheizvermögen (DIN 18893) Zeitbrand max. m³:	144
Raumheizvermögen (DIN 18893) Dauerbrand max. m³:	-
CO-Emission in %:	< 0,11
CO-Emission in g/m³:	0,896
Staub mg/m³:	34
Wirkungsgrad in %:	> 80
Abgasmassenstrom g/s:	8,5
erforderl. Förderdruck in mbar:	0,12
Abgastemperatur °C:	375
BImSchV Stufe:	2
§15a B-VG (Österreich):	ja
Zugelassene Brennstoffe:	Scheitholz, Braunkohlebriketts
Ø Rauchrohr in mm:	150
Anschlusshöhe Rauchrohr oben in mm:	969
Anschlusshöhe hinten bis Mitte Rauchrohr in mm:	870
Tiefe bis Mitte Rohrstutzen (horizontal) mm:	-
externe Luftzufuhr:	nein
Ø externer Luftanschluss in mm:	-
Feuerraumauskleidung:	Vermiculite
Gussmulde im Feuerraum:	nein
Rüttelrost:	nein
Planrost:	ja
Aschebehälter:	ja
Brennraumtür - Verriegelung:	1-fach
Scheibenspülung:	ja
Primärluft:	ja
Sekundärluft:	ja
Tertiärluft:	ja
Automatik / Primärluftautomatik:	nein
Automatik / Sekundärluftautomatik:	nein
Vollautomatik	nein

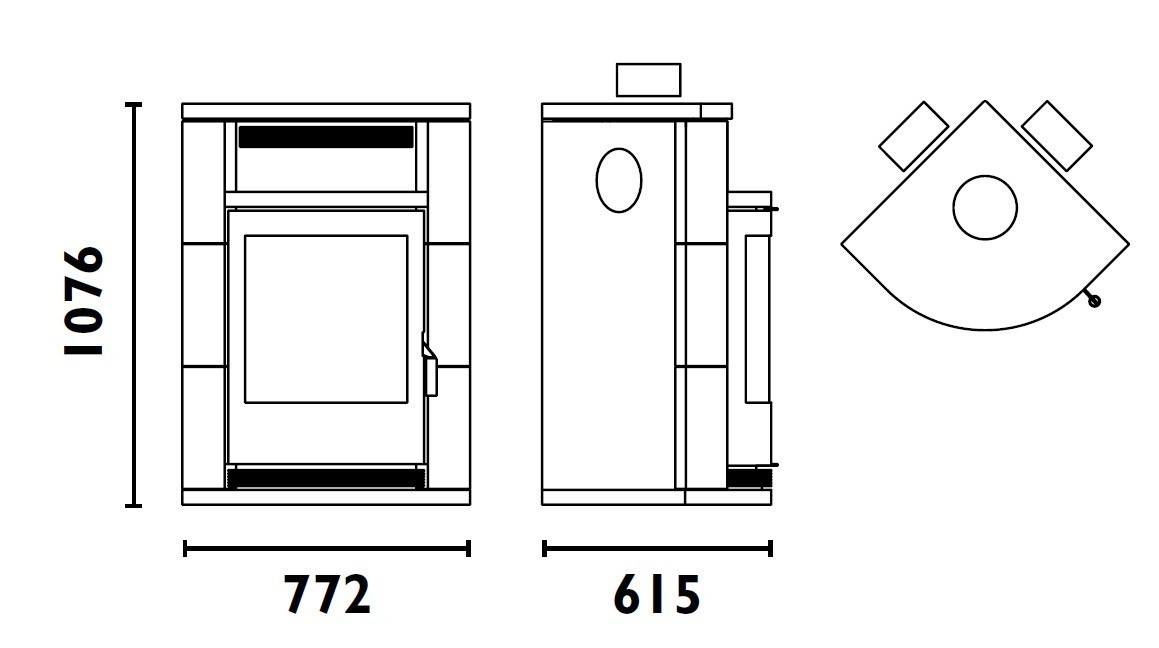

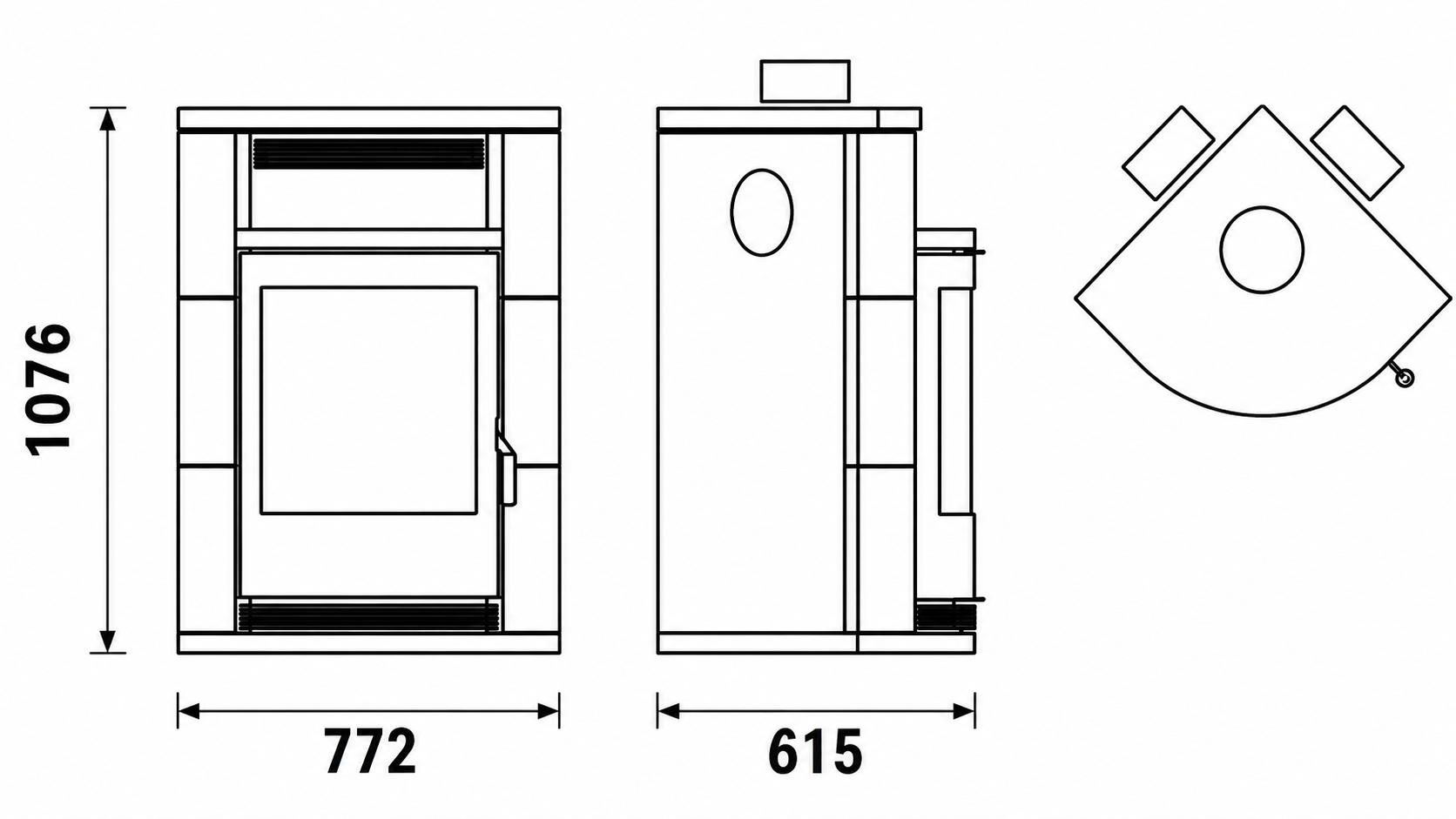

Abmessungen und Gewicht:

Höhe in mm:	1076
Breite in mm:	772
Tiefe in mm:	615
Feuerraum H x B x T in mm:	435 x 382 x 351
Sichtbares Scheibenmaß H x B in mm:	448 x 435
Max. Scheitholzlänge in cm:	33
Gewicht in kg ca.:	210
Energieeffizienz Klasse:	A

Mindestabstände nach DIN:

Rückwand in cm:	10 Obenanschluss / 5 Hintenanschluss
Seitenwand in cm:	10 Obenanschluss / 5 Hintenanschluss
Strahlungsbereich in cm:	90

Allgemeine Informationen und nützliche Ratschläge

Aufstellungshinweis:

Grundsätzlich ist vor dem Kauf eines Heizgerätes Ihr Kaminkehrer - der die Feuerstätte laut Gesetzgebung zulassen wird - zu Rate zu ziehen.

Anschluss und Montage:

Der Kaminofen oder Herd muss immer von einem Fachmann installiert und vom Schornsteinfeger abgenommen und zugelassen worden sein. Wird dies versäumt, so gelten keine Garantieansprüche! (Heben Sie immer alle Bescheinigungen und Zeugnisse vom Schornsteinfeger auf)

Einige Kommunen fordern Fachunternehmererklärungen für Selbstbau Kaminbausätze. Diese kann nur von einem zugelassenen Ofenbauer ausgestellt werden. Informieren Sie sich bei Ihrem Kaminkehrer.

Erstinbetriebnahme:

Lesen Sie vor dem ersten Heizen die Bedienungsanleitung, insbesondere die Kapitel über Aufstellung, Montage und Bedienung und gehen Sie dementsprechend vor!

Nützliche Ratschläge

• In der Anfangszeit kommt es beim Heizen zum Ausdunsten des Lacks - was mitunter mit unangenehmer Geruchsbildung verbunden sein kann. Lüften Sie deshalb in der Anfangszeit gut!
• Das Verrußen der Glasscheibe ist kein Fehler des Geräts - bei richtiger Einstellung der Luftregler tritt die sogenannte Spülluft in Funktion und brennt den, auf der Scheibe abgelagerten, Ruß ab.
• Beim Öffnen der Feuerraumtür kann es vorkommen, dass es herausraucht. Um das zu verhindern, sollten erstmal die Luftregler geschlossen werden und die Feuerraumtür erst nach ein paar Sekunden, aber ganz langsam, aufgemacht werden, um nachlegen zu können. Danach können Sie die Luftregler wieder öffnen.

Hier finden Sie folgende Informationen:

• Begriffserklärung - Lexikon zu unseren Kaminöfen und Feuerstätten
• Zusammenfassung über die Auswirkung der Neuregelung der BImSchV für kleine und mittlere Feuerungsanlagen

Speckstein und Naturstein

sind Naturprodukte. Deshalb sind Unterschiede in Struktur, Farbton und Oberfläche normal und sorgen dafür, dass jeder Ofen vom Aussehen her ein Unikat ist.

Eventuell abgebildetes Zubehör wie Rauchrohre, etc. sind nicht im Lieferumfang enthalten und müssen extra bestellt werden.
