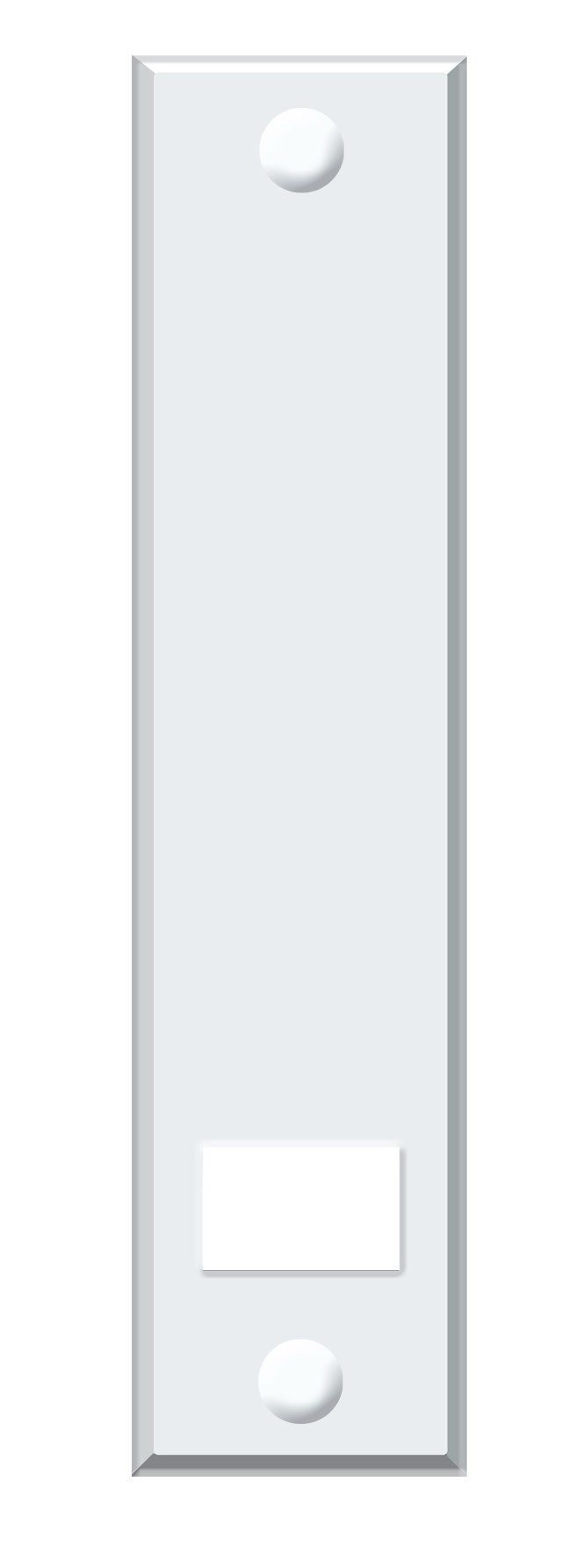

Abdeckplatte Schellenberg Maxi Lochabstand 16cm für Einlasswickler

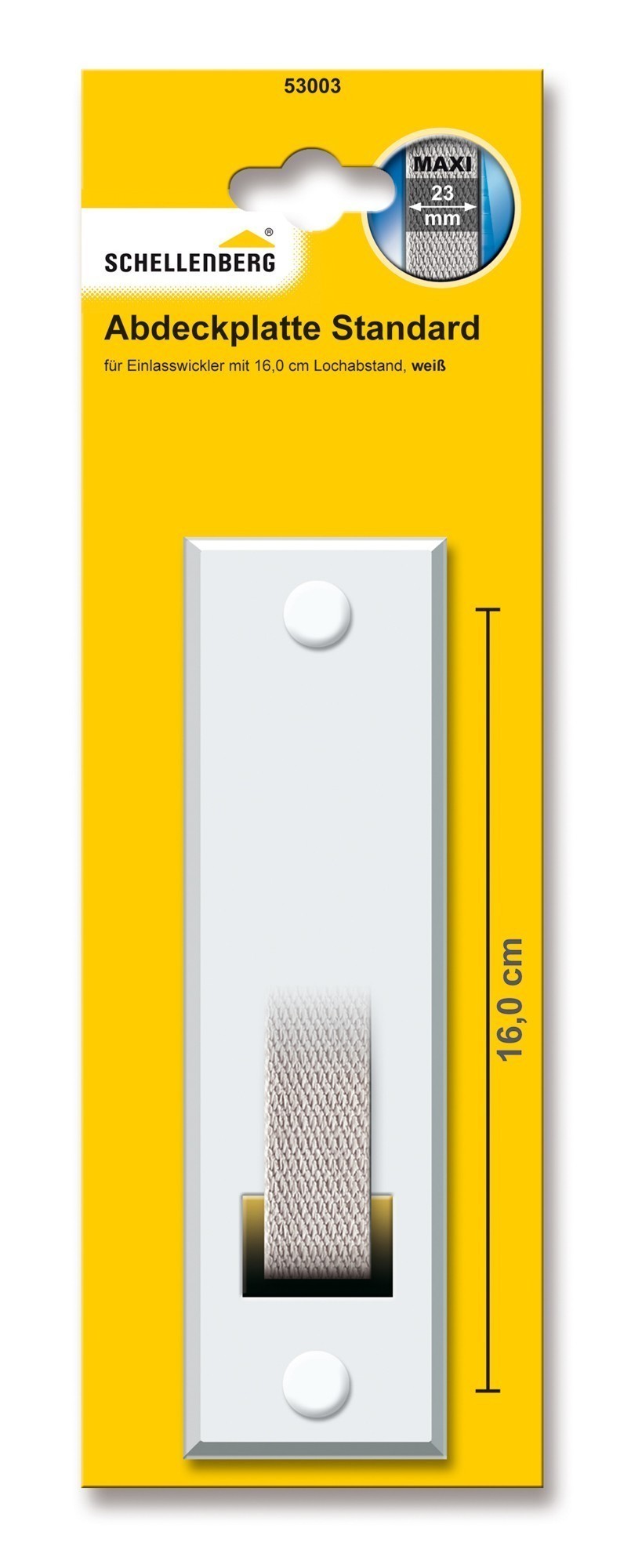

Schellenberg Abdeckplatte MAXI

Anwendungsbereich:

• zur Abdeckung von Unterputz-Gurtwicklern
• geeignet für Schellenberg Einlasswickler MAXI (Art. 121993)
• für einen Lochabstand von 160 mm

Technische Daten:

• zur formschönen Abdeckung von Einlasswicklern
• Lieferumfang: inklusive Abdeckkappen und Schrauben
• Maße:
• B 56 x H 198 x T 9 mm
• Lochabstand: 16 cm
• Farbe: weiß

Montagehinweise:

• Rollladen vor der Montage schließen und den alten Einlasswickler ausbauen.
• Rollladengurt abwickeln und von der Trommel trennen und die Trommel sichern. Achtung: Verletzungsgefahr! Die Trommel ist gespannt.
• Die alte Abdeckplatte entfernen.
• Den Gurt durch die neue Abdeckplatte und unterhalb der Gurtbremse in den Wickler führen, anschließend auf der Trommel befestigen.
• Gurt gespannt halten, die Sicherung der Trommel entfernen und den Gurt langsam aufrollen lassen. Den Einlasswickler wieder anschrauben.
